選擇直流穩壓電源保險絲的必知經驗
2017-6-27 10:30:16??????點擊：
優質直流穩壓電源保險絲的定義
一個優質的或合適的直流穩壓電源保險絲至少應該符合三項要求：該斷的時侯要斷，不該斷的時侯不能斷，斷的過程必須保證安全。
直流穩壓電源保險絲的第一功能是保護功能，也就是在需要保護的時侯直流穩壓電源保險絲應該起到作用，這也是我們選擇直流穩壓電源保險絲時需要首先考慮的。一般情況下直流穩壓電源保險絲的額定直流穩壓電源電流一定要大于直流穩壓電源電路正常工作直流穩壓電源電流，且擁有一定的過載能力，但如果余量過大，將會降低或削弱其保護功能，直流穩壓電源保險絲應該動作的時侯不動作，造成被保護的元器件損壞甚至更嚴重的危險后果。設計人員選用直流穩壓電源保險絲時的主要參考工具是直流穩壓電源保險絲制造商提供的產品規格書中的“時間-直流穩壓電源電流特性曲線”。由于曲線上所反映的熔斷時間都是在正常大氣條件下的，必要時我們還需要適當考慮環境溫度等的影響。選擇恰當熔斷特性的直流穩壓電源保險絲品種和恰當的額定直流穩壓電源電流規格才能滿足直流穩壓電源保險絲的保護功能。
直流穩壓電源保險絲的第二功能是承載功能，也就是平常所說的耐脈沖能力，這是我們選擇直流穩壓電源保險絲時必須同時考慮的重要課題。在直流穩壓電源保險絲使用的過程中，出現正常直流穩壓電源電流波動或瞬間脈沖的機會大大多于故障過直流穩壓電源電流，所以在某種意義上來說，這方面的考慮對直流穩壓電源保險絲的使用來說顯得格外重要和更具有實際意義。只要直流穩壓電源保險絲的熔化熱能值I2t大于直流穩壓電源電路脈沖的能量，直流穩壓電源保險絲就能夠承受，“時間-熔化熱能曲線”是提供給設計人員選用直流穩壓電源保險絲時的耐脈沖能力的工具（同樣地也可以采用直流穩壓電源電流-熔化熱能曲線的形式），更進一步看直流穩壓電源保險絲在經受脈沖沖擊時即使不熔斷也會受到一定的損傷，換句話說此時直流穩壓電源保險絲的I2t就會減小，也就是耐脈沖的能力降低了，所以在選擇直流穩壓電源保險絲時還必須考慮這個衰減的因素，通常的簡易計算需要放3-5倍的余量來保證直流穩壓電源保險絲有足夠的耐脈沖能力。直流穩壓電源保險絲的耐脈沖能力和它的保護性能是有矛盾的，在這兩個方面我們必須求得一個合理的平衡，尋找最佳的結合點。選擇有恰當熔化熱能值的直流穩壓電源保險絲品種規格和放大足夠并合理的安全余量才能滿足直流穩壓電源保險絲的承載功能（耐脈沖能力）。
直流穩壓電源保險絲的第三功能是安全功能。優質可靠的直流穩壓電源保險絲應該在其動作前，動作中和動作后都能保證安全性，即安全地導通和安全地熔斷。能夠保證直流穩壓電源保險絲這項要求的主要技術指標就是分斷能力。分斷能力是直流穩壓電源保險絲能夠安全地切斷直流穩壓電源電路的最大直流穩壓電源電流，一般情況下是指短路直流穩壓電源電流。就是直流穩壓電源保險絲在遇到短路直流穩壓電源電流時必須能夠絕對安全地分斷直流穩壓電源電路，即在分斷過程中不發生任何不安全的因素，如持續拉弧、多次導通、破碎、飛濺、燃燒、以至爆炸等。每一種直流穩壓電源保險絲的分斷能力都必須大于等于被保護直流穩壓電源電路的最大短路直流穩壓電源電流。直流穩壓電源保險絲的額定直流穩壓電源電壓決定了它的耐壓，也是直流穩壓電源保險絲安全性能的另一個指標，只能使用在工作直流穩壓電源電壓小于等于直流穩壓電源保險絲額定直流穩壓電源電壓的直流穩壓電源電路中。，世界各國和各地區對安全元件都進行安全認證，直流穩壓電源保險絲的安全認證對于它的安全功能來說也是必不可少的。選擇具有足夠分斷能力和額定直流穩壓電源電壓的，并獲得必要的應用地區的安全認證的直流穩壓電源保險絲品種，才能滿足直流穩壓電源保險絲的安全功能。
綜上所述，適當的熔斷特性和額定直流穩壓電源電流；足夠而合理的熔化熱能值；以及合適的分斷能力、額定直流穩壓電源電壓和安全認證是保證直流穩壓電源保險絲主要功能的必要條件，只有在具備了這三個條件的基礎上，同時協調好保護性能和耐脈沖能力之間的制約，求得最合理的平衡，我們才有可能做出判斷：這樣的直流穩壓電源保險絲才是優質可靠的直流穩壓電源保險絲
選擇直流穩壓電源保險絲的幾個要素
1. 額定直流穩壓電源電流---In
●直流穩壓電源保險絲的額定直流穩壓電源電流是指它的公稱額定直流穩壓電源電流, 通常就是直流穩壓電源電路能夠工作的最大直流穩壓電源電流值。
●正確選擇直流穩壓電源保險絲的額定直流穩壓電源電流值, 必須作如下考慮:
●例如: 直流穩壓電源電路的工作直流穩壓電源電流: Ir = 1.5 A,
●UL規格直流穩壓電源保險絲額定直流穩壓電源電流應是: In = Ir/Of = 1.5/0.75 = 2A z 這兒的 Ir是直流穩壓電源電路工作直流穩壓電源電流,Of 是 UL 規格直流穩壓電源保險絲的折減率
●所以應該選擇 2A 的直流穩壓電源保險絲
●對于 IEC規格直流穩壓電源保險絲則沒有折減率要求, 即: Ir = In z 如果特殊的額定直流穩壓電源電流不是通用的, 應該選最鄰近的較高值。
●錯誤的選澤：把希望直流穩壓電源保險絲熔斷的直流穩壓電源電流值作為額定直流穩壓電源電流值
2. 額定直流穩壓電源電壓---Un
●直流穩壓電源保險絲的額定直流穩壓電源電壓是指它的公稱額定直流穩壓電源電壓, 通常就是直流穩壓電源保險絲斷開后能夠承受的最大直流穩壓電源電壓值。
●直流穩壓電源保險絲通電時兩端所承受的直流穩壓電源電壓大大小于其額定直流穩壓電源電壓，因此額定直流穩壓電源電壓基本上無關緊要。
●正確選擇直流穩壓電源保險絲額定直流穩壓電源電壓應該等于或大于直流穩壓電源電路直流穩壓電源電壓 z 例如: 250V的直流穩壓電源保險絲可以用于 125V的直流穩壓電源電路
●對于低直流穩壓電源電壓的電子應用, 一個交流額定直流穩壓電源保險絲可以用于直流直流穩壓電源電路中。
●關于直流穩壓電源保險絲的額定直流穩壓電源電壓主要應考慮: 當直流穩壓電源電路直流穩壓電源電壓不超過熔斷器額定直流穩壓電源電壓時, 直流穩壓電源保險絲是否有能力分斷給出的最大直流穩壓電源電流
●認識的誤區：直流穩壓電源保險絲的額定直流穩壓電源電壓必須跟直流穩壓電源電路直流穩壓電源電壓一致！
3. 環境溫度
●直流穩壓電源保險絲所處小環境溫度或已知的工作溫度, 對直流穩壓電源保險絲的動作是有影響的 z 環境溫度越高, 直流穩壓電源保險絲的工作時就越熱, 其壽命也就越短
●不管是 UL 規格還是 IEC規格, 直流穩壓電源保險絲的各項指標都是指在25 ℃ ，如小環境工作溫度較高，則要考慮直流穩壓電源保險絲的溫度折減率。
●例: 選用快熔斷直流穩壓電源保險絲在 90 0C小環境下和 1.5A 直流穩壓電源電流下工作,，若選用 IEC規格直流穩壓電源保險絲, 那么額定直流穩壓電源電流就是:
In = In/ Tf = 1.5A/0.95 = 1,58 A 推薦 1.6 A 或 2 A 的直流穩壓電源保險絲
若選用UL 規格直流穩壓電源保險絲 那么額定直流穩壓電源電流就是:
In = In/OfxTf = 1.5A/0.75x0.95 = 2.1 A 應選 2.5 A 的直流穩壓電源保險絲
4. 直流穩壓電源電壓降/冷電阻---Ud/R
●一般情況下，直流穩壓電源保險絲的電阻值與它的額定直流穩壓電源電流值成反比。
●在保護直流穩壓電源電路中要求直流穩壓電源保險絲阻值越小越好，這樣它的損耗功率就小；因此在直流穩壓電源保險絲技術參數中規定了最大直流穩壓電源電壓降值或冷電阻值，但不作為產品驗收依據。
●直流穩壓電源保險絲的直流穩壓電源電壓降：通以直流額定直流穩壓電源電流，使直流穩壓電源保險絲達到熱平衡后所得的讀數。
●直流穩壓電源保險絲的冷電阻：在小于額定直流穩壓電源電流10%的條件下測得的讀數 z 直流穩壓電源保險絲的直流穩壓電源電壓降和冷電阻可以互相換算。
●小規格直流穩壓電源保險絲的直流穩壓電源電壓降對低壓直流穩壓電源電路的影響較大，務必注意！ z 極端情況下由于電阻太大會無法輸出需要的工作直流穩壓電源電流。
5. 熔斷特性
●也稱作直流穩壓電源保險絲的時間-直流穩壓電源電流特性或I-T特性或安秒特性, 是直流穩壓電源保險絲最主要的電性能指標，它表明了直流穩壓電源保險絲在不同過載直流穩壓電源電流負載下熔斷的時間范圍。 z 當流經直流穩壓電源保險絲的直流穩壓電源電流超過額定直流穩壓電源電流時, 熔體溫度逐漸上升，以至最后直流穩壓電源保險絲被燒斷,我們把這都歸屬為一種過載狀態。
●直流穩壓電源保險絲需要有一定的過載能力：
UL規范直流穩壓電源保險絲的最大不熔斷直流穩壓電源電流是110%In； IEC規范直流穩壓電源保險絲的最大不熔斷直流穩壓電源電流是150%In或120%In z 直流穩壓電源保險絲也要求在超過限量的過載直流穩壓電源電流時能及時地燒斷：
UL規范直流穩壓電源保險絲的最小熔斷直流穩壓電源電流在130%In 左右； IEC規范直流穩壓電源保險絲的最小熔斷直流穩壓電源電流在180%In 左右
●根據熔斷特性不同，可以把直流穩壓電源保險絲分為快速型和延時型等：
●快速直流穩壓電源保險絲常用在阻性直流穩壓電源電路中，保護一些對直流穩壓電源電流變動特別敏感的元器件；
●延時直流穩壓電源保險絲常用在直流穩壓電源電路狀態變化時有較大浪涌直流穩壓電源電流的感性或容性直流穩壓電源電路中，它能承受開關機時浪涌脈沖的沖擊，而真正出現故障時仍能較快的斷開直流穩壓電源電路
●每一條曲線代表了一個規格直流穩壓電源保險絲的熔斷特性，對應每一個負載直流穩壓電源電流都能找到它的熔斷時間。
●不同類型直流穩壓電源保險絲具有不同形狀的特性曲線。
時間/直流穩壓電源電流特性曲線最好地描繪了直流穩壓電源保險絲的過載性能，供設計師選用直流穩壓電源保險絲規格時主要的參考.

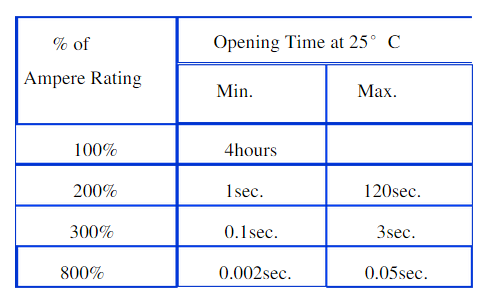

保險絲時間-直流穩壓電源電流特性表
通常規定用曲線中的幾個關鍵點來考核直流穩壓電源保險絲的過載性能。是對直流穩壓電源保險絲進行質量評判或驗收時的主要依據.
6.分斷能力---Ir
●分斷能力也稱為最大分斷能力或短路分斷能力或遮斷直流穩壓電源電流。
●分斷能力是直流穩壓電源保險絲最主要的安全指標。它表明了在規定的直流穩壓電源電壓下, 直流穩壓電源保險絲能安全地切斷的最大直流穩壓電源電流。
●當流經直流穩壓電源保險絲的直流穩壓電源電流相當大以至短路的時侯，仍要求直流穩壓電源保險絲能安全分斷直流穩壓電源電路，且不帶來任何破壞性。
●當超過額定分斷直流穩壓電源電流值時, 直流穩壓電源保險絲有可能出現破碎，爆炸，噴 濺，引起周圍人身或其他元器件的燃燒和破壞等不安全現象。
●直流穩壓電源保險絲的分斷能力取決于直流穩壓電源保險絲的結構和所用的材質, 一般來說低分斷能力直流穩壓電源保險絲大部份都是玻璃殼體的, 高分斷能力直流穩壓電源保險絲通常有陶瓷殼體, 其中許多還填充有純凈顆粒狀石英材料
●按照常規, 當被保護系統是直接聯接到直流穩壓電源輸入直流穩壓電源電路和直流穩壓電源保險絲被置于直流穩壓電源輸入部份時, 一定要使用高分斷能力直流穩壓電源保險絲.
●在大部分二次直流穩壓電源電路中, 特別是直流穩壓電源電壓低于直流穩壓電源電壓時, 選用低分斷能力直流穩壓電源保險絲就足以能勝任了.
7. 熔化熱能值—I2t
●熔斷器的熔化熱能值(If2t)是指熔體熔斷所需要的能量值, 通常被用于熔斷器承受浪涌能力的技術指標,其中 I為過載直流穩壓電源電流，t為熔斷時間 z 直流穩壓電源電路中出現浪涌時所釋放出來的能量值(Ir2t)
●原則: 選用熔斷器時必須考慮 If2t>Ir2t, 即熔斷器的熔化熱能應大于浪涌直流穩壓電源電流釋放的熱能
●熔斷器的熔斷時間跟直流穩壓電源電流產生的熱量, 散熱條件及熔斷器的熱容特性等都有關,許多因素都會影響熔斷器的熔斷時間,所以熔斷器在不同的分斷直流穩壓電源電流或分斷時間會有不同的If2t,也就是說If2t并不是一個常數
●能量/時間曲線最好地描繪了直流穩壓電源保險絲的熔化熱能變化情況，供設計師選用直流穩壓電源保險絲耐脈沖能力時主要的參考.
●耐脈沖沖擊次數
●當If2t > Ir2t時,熔斷器應能承受脈沖的沖擊,不會被熔斷但會受到一些損傷,從而略微降低它的If2t
●通過計算和選擇 If2t 和Ir2t的關系,可以知道熔斷器能夠承受的脈沖次數,反過來說需要熔斷器能夠承受多少次以上的浪涌沖擊,就必須選擇熔斷器的 If2t與直流穩壓電源電路脈沖的Ir2t關系
●AEM 熔斷器的If2t 和Ir2t的大概關系
Ir2t <= 30% If2t 100,000次
Ir2t <= 38% If2t 10,000次
Ir2t <= 48% If2t 1,000次
●Littelfuse直流穩壓電源保險絲的If2t和Ir2t的大概關系
Ir2t <= 22% If2t 100,000次
Ir2t <= 29% If2t 10,000次
Ir2t <= 38% If2t 1,000次
8. 耐久性/壽命
●直流穩壓電源保險絲的壽命是很長的，在無故障的情況下幾乎與設備的壽命是可以同步的
●測試 IEC 規格的小型管狀直流穩壓電源保險絲壽命的方法：在直流直流穩壓電源條件下，以1.20 In（或1.05 In）直流穩壓電源電流導通一小時，斷開15分鐘，連續100個周期，最后再以1.5 In(或1.15 In) 直流穩壓電源電流導通一小時，期間不能有熔斷或其他異常現象。
●直流穩壓電源保險絲的儲存期，在正常條件下不少于兩年，到期經復檢合格后可再行儲存。
9. 結構特征和安裝形式 結構特征
●管狀：玻璃管-低分斷能力，陶瓷管-高分斷能力；
填充細粒石英沙-用于滅弧，玻璃管變色-熔斷指示；
內焊式與外焊式；
加引線套帽-用于焊接(有時需先將引線成型) ... ...
●微型：電阻式，晶體管式，薄膜式 ... ...
●片式：薄膜式，多層獨石，電阻式 ... ...
●其他：插片式，螺栓式，密封式，報警式 ... ...
●熔體結構：圓絲，扁絲，單絲，雙絲，復合絲；
