耐低溫充電機(jī)充電鋰電池正極材料研究獲進(jìn)展
2017-8-14 8:40:33??????點(diǎn)擊：
【成果簡介】
鎳鈷錳酸鋰（LiNi1/3Co1/3Mn1/3O2）三元正極材料自發(fā)現(xiàn)以來引起了研究者的廣泛關(guān)注。目前，鎳鈷錳酸鋰正極材料已經(jīng)被廣泛應(yīng)用和研究，但其在低溫性能和倍率性能上的表現(xiàn)不盡人意，幾乎只能在室溫環(huán)境中工作，不能滿足充電機(jī)充電蓄電池在極端溫度和快速充電機(jī)蓄電池充放電條件下工作的需求。鑒于此，世界各國科研機(jī)構(gòu)都在積極探索改善極端條件下充電機(jī)充電鋰離子電池性能的新材料和新方法。近期，中國科學(xué)院新疆理化技術(shù)研究所特殊環(huán)境功能材料與器件重點(diǎn)實(shí)驗(yàn)室敏感器件部15級碩士生呂丁丁在副研究員王磊的指導(dǎo)下，設(shè)計合成了一種鋰快離子導(dǎo)體包覆鎳鈷錳酸鋰的復(fù)合正極材料。該復(fù)合材料顯示出優(yōu)越的低溫性能和倍率性能：在-20℃溫度條件下，保持127.7mA h/g的可逆容量，該容量遠(yuǎn)優(yōu)于鎳鈷錳酸鋰材料86.4mA h/g的容量，并且優(yōu)于目前報道改性后鎳鈷錳酸鋰材料的最高容量 (106mA h/g)；在1C的大電流密度下，循環(huán)100圈之后，保持具有141.7 mA h/g的容量。
【圖文導(dǎo)讀】

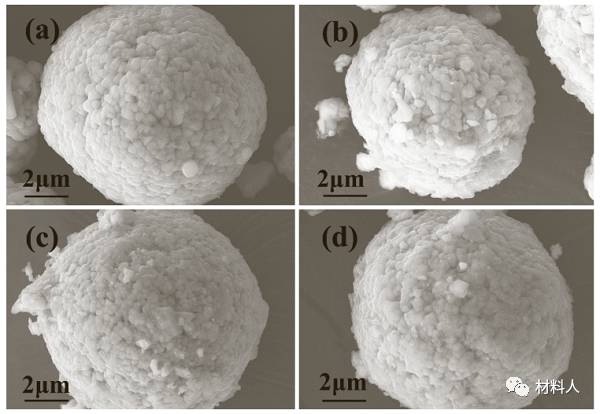

圖1 SEM圖像
（a）NCM粒子的SEM圖像
（b）NCM@LBO-Sx5）粒子的SEM圖像
（c）NCM@LBO-S（x = 10）粒子的SEM圖像
（d）NCM@LBO-S（x = 15）粒子的SEM圖像
TEM圖像及HR-TEM圖像
（a）NCM和（b）NCM@LBO-S（x = 10）樣品的TEM圖像
（c）NCM和（d）NCM@LBO-S（x = 10）樣品的界面的HR-TEM圖像
【研究內(nèi)容】
研究發(fā)現(xiàn)，鋰快離子導(dǎo)體均勻地包覆在鎳鈷錳酸鋰表面，解決了充電機(jī)充電蓄電池在高電流密度循環(huán)過程中，電解液中HF侵蝕正極材料，造成材料性能快速衰減的難題。鋰快離子導(dǎo)體玻璃具有優(yōu)異的鋰離子電導(dǎo)率，有效改善了鋰離子在正極材料的擴(kuò)散速率，為改善充電機(jī)充電鋰離子電池低溫性能提供了新思路。耐低溫鋰充電機(jī)充電蓄電池正極材料能夠滿足人們在特殊環(huán)境條件下對儲能和動力充電機(jī)充電蓄電池的需求，具有極高的商業(yè)應(yīng)用價值。
該研究成果發(fā)表在Electrochimica Acta上。相關(guān)研究工作得到國家自然科學(xué)基金、中科院“西部之光”項目等的資助。
- 上一篇：三維氮摻雜石墨烯作為鈉離子充電機(jī)充電電池負(fù)極材料 2017/8/14
- 下一篇：美日德是怎么解決充電機(jī)充電電池回收問題的？ 2017/8/13
