嚴重影響 NB–IoT 充電機充電蓄電池續航時間自放電問題該如何解決？
2017-10-18 15:57:57??????點擊：
當您在規劃根據NB-IOT的智能電表、水表，或是泊車探測器的時分，你需求處理的首要問題之一，信任就是續航時刻， 你也許期望數年都不需求替換充電機充電蓄電池。
所以，你絞盡腦汁下降產品的功耗，并為產品挑選一家高容量、高品質的充電機充電蓄電池。在挑選充電機充電蓄電池的時分，你肯定會重視充電機充電蓄電池的容量。但別的一個重要的隱形目標，并不是每個充電機充電蓄電池廠家都能給您精確供給的，那就是充電機充電蓄電池的自放電。一個自放電率高的充電機充電蓄電池，可能會讓您的產品續航時刻下降50%！
這是不同充電機充電蓄電池自放電的典型值。但需求留意的是，在不同的溫度情況下，自放電巨細也會有明顯的不同：

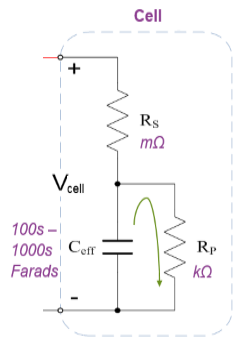

1、如下圖所示，可將電芯等效為 儲能單元Ceff，串聯電阻Rs，并聯電阻Rp 構成。
2、串聯電阻Rs：一般我們所說的充電機充電蓄電池內阻（常說的充電機充電蓄電池溝通內阻或直流內阻），該等效電阻在充電機充電蓄電池充/放電時對端電壓影響較大：Vcell = Vocv – ( I * Rs )
3、并聯電阻Rp：指當電芯開路時，電芯的電量會經過Rp消耗電芯的電荷，正常情況下由于Rp阻值較大，自放電電流一般為幾至幾十uA
關于自放電的測驗
這確實不是一個很困難的測驗——經過丈量電芯的開路電壓Voc隨時刻的改變即可
快速、精確的丈量一個電芯的自放電特征確實是我們面對的巨大應戰，由于電芯開路電壓
可是，OCV明顯改變需求數周乃至數月月。沒有人能忍耐花費數月或數年的時刻來了解充電機充電蓄電池的自放電特性
而且丈量的結果K值，并沒有直接反映充電機充電蓄電池的自放電巨細（特別從事電子產品開發工程師——K值是個什么意思，終究是多少uA？）。
BT2191A 電芯自放電體系
用N6705B電源分析儀及DMM外表
數小時內完結自放電測驗

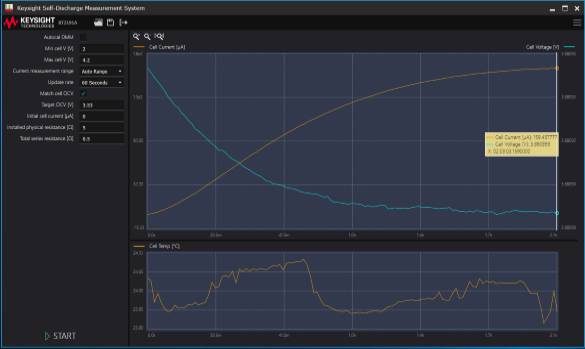

某電芯測驗實時數據
測驗時刻1.5小時，2小時約159uA
無需等候
所以，你絞盡腦汁下降產品的功耗，并為產品挑選一家高容量、高品質的充電機充電蓄電池。在挑選充電機充電蓄電池的時分，你肯定會重視充電機充電蓄電池的容量。但別的一個重要的隱形目標，并不是每個充電機充電蓄電池廠家都能給您精確供給的，那就是充電機充電蓄電池的自放電。一個自放電率高的充電機充電蓄電池，可能會讓您的產品續航時刻下降50%！
這是不同充電機充電蓄電池自放電的典型值。但需求留意的是，在不同的溫度情況下，自放電巨細也會有明顯的不同：
1、如下圖所示，可將電芯等效為 儲能單元Ceff，串聯電阻Rs，并聯電阻Rp 構成。
2、串聯電阻Rs：一般我們所說的充電機充電蓄電池內阻（常說的充電機充電蓄電池溝通內阻或直流內阻），該等效電阻在充電機充電蓄電池充/放電時對端電壓影響較大：Vcell = Vocv – ( I * Rs )
3、并聯電阻Rp：指當電芯開路時，電芯的電量會經過Rp消耗電芯的電荷，正常情況下由于Rp阻值較大，自放電電流一般為幾至幾十uA
關于自放電的測驗
這確實不是一個很困難的測驗——經過丈量電芯的開路電壓Voc隨時刻的改變即可
快速、精確的丈量一個電芯的自放電特征確實是我們面對的巨大應戰，由于電芯開路電壓
可是，OCV明顯改變需求數周乃至數月月。沒有人能忍耐花費數月或數年的時刻來了解充電機充電蓄電池的自放電特性
而且丈量的結果K值，并沒有直接反映充電機充電蓄電池的自放電巨細（特別從事電子產品開發工程師——K值是個什么意思，終究是多少uA？）。
BT2191A 電芯自放電體系
用N6705B電源分析儀及DMM外表
數小時內完結自放電測驗
某電芯測驗實時數據
測驗時刻1.5小時，2小時約159uA
無需等候
