月光也能作為蓄電池充電機充電了，你知道嗎？
2018-9-19 10:13:28??????點擊：
物聯網的急速擴張為蓄電池充電機充電系統提供了更多發展空間，擴大了原有的市場產值。但同時，如何提供有效的電力供應也成為實施物聯網應用方案的挑戰之一。為了解決這些蓄電池充電機充電難題，工程師們研發出如快速蓄電池充電機充電、無線蓄電池充電機充電等技術。那么，除此之外，還有沒有更有創意、更方便簡單的供電IC呢？
一款專注利用有限的供應條件來完成對多種電池和儲能電容的安全長效蓄電池充電機充電IC，以最簡單的方式實現多源復用、并聯擴展和適配，并提高源利用率。在飽和蓄電池充電機充電時利用率可達98%，配合太陽能電池時相對于MPPT峰值的偏離在10%以內。搭載這款芯片的光電池可通過月光產生微弱光電流，同時，小風車、熱偶堆、振動線圈和無線感應均可以推動SGM40560有效蓄電池充電機充電?；赝吮３质闺姵匕踩S持補充，蓄電池充電機充電均衡允許海量電容或鈦酸鋰電池串聯使用。﹣40℃~125℃寬溫高精度設計和結溫自適應電流調節設計保證其可以適應物聯網應用復雜多變的苛刻工作環境。

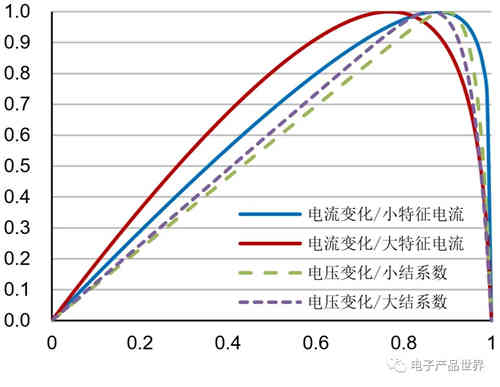

圖1 光伏最高效率點與
開路電壓和短路電流的關系
圖2 單SGM40560在不同
蓄電池充電機充電電流下的源利用率
設計理念

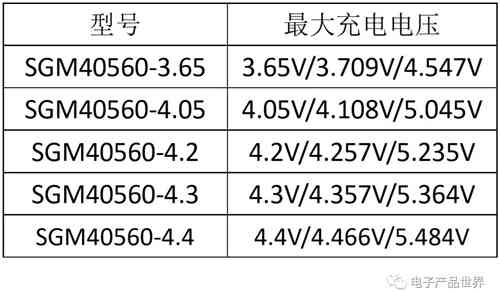

用于鋰離子和聚合物鋰離子二次電池的精密蓄電池充電機充電。獨立完成完整的預充、快充、涓流浮充、回退供應保持、阻性壓降補償和再蓄電池充電機充電過程。最大蓄電池充電機充電電壓有以下五種可供選擇：
蓄電池充電機充電電流可利用外加電阻設置。緩慢閃爍指示蓄電池充電機充電中和限時持續發光指示蓄電池充電機充電充滿都可利用微弱能源蓄電池充電機充電。除配合通常恒壓電源工作外，其特性和控制結構可配合電壓波動大的松耦合線圈和允許逆向電流的太陽能電池組工作。為可穿戴設備、微型便攜裝置提供靈活的供電選項。其回退供應保持設計和熱限流設計，可安全穩定地長期利用外部電源直接對負載供電。
特性
完整過程獨立工作單節電池蓄電池充電機充電
適用于磷酸鐵鋰電池、鋰離子、聚合物鋰離子、鈦酸鋰、鎳氫二次電池和EDLC海量電容蓄電池充電機充電
3.65V至5.5V可選最大蓄電池充電機充電電壓
高精度安全快速蓄電池充電機充電
4%輸出電壓回退供應保持
可配合松耦合線圈工作
可配合太陽能電池組工作
飽和導通蓄電池充電機充電
自動熱限流
省電指示模式
TDFN-2×2-6AL和
SOIC-8(Exposed Pad)綠色封裝
內部原理框圖
圖3 內部原理示意
典型應用電路及優勢
圖4 典型應用示意圖
業界首款支持松散輸入電源的線性蓄電池充電機充電IC
支持電壓回退
極高的熱耗散控制
SGMICRO強大的供貨能力保障供應鏈穩定
就近的服務支持
一款專注利用有限的供應條件來完成對多種電池和儲能電容的安全長效蓄電池充電機充電IC，以最簡單的方式實現多源復用、并聯擴展和適配，并提高源利用率。在飽和蓄電池充電機充電時利用率可達98%，配合太陽能電池時相對于MPPT峰值的偏離在10%以內。搭載這款芯片的光電池可通過月光產生微弱光電流，同時，小風車、熱偶堆、振動線圈和無線感應均可以推動SGM40560有效蓄電池充電機充電?；赝吮３质闺姵匕踩S持補充，蓄電池充電機充電均衡允許海量電容或鈦酸鋰電池串聯使用。﹣40℃~125℃寬溫高精度設計和結溫自適應電流調節設計保證其可以適應物聯網應用復雜多變的苛刻工作環境。
圖1 光伏最高效率點與
開路電壓和短路電流的關系
圖2 單SGM40560在不同
蓄電池充電機充電電流下的源利用率
設計理念
用于鋰離子和聚合物鋰離子二次電池的精密蓄電池充電機充電。獨立完成完整的預充、快充、涓流浮充、回退供應保持、阻性壓降補償和再蓄電池充電機充電過程。最大蓄電池充電機充電電壓有以下五種可供選擇：
蓄電池充電機充電電流可利用外加電阻設置。緩慢閃爍指示蓄電池充電機充電中和限時持續發光指示蓄電池充電機充電充滿都可利用微弱能源蓄電池充電機充電。除配合通常恒壓電源工作外，其特性和控制結構可配合電壓波動大的松耦合線圈和允許逆向電流的太陽能電池組工作。為可穿戴設備、微型便攜裝置提供靈活的供電選項。其回退供應保持設計和熱限流設計，可安全穩定地長期利用外部電源直接對負載供電。
特性
完整過程獨立工作單節電池蓄電池充電機充電
適用于磷酸鐵鋰電池、鋰離子、聚合物鋰離子、鈦酸鋰、鎳氫二次電池和EDLC海量電容蓄電池充電機充電
3.65V至5.5V可選最大蓄電池充電機充電電壓
高精度安全快速蓄電池充電機充電
4%輸出電壓回退供應保持
可配合松耦合線圈工作
可配合太陽能電池組工作
飽和導通蓄電池充電機充電
自動熱限流
省電指示模式
TDFN-2×2-6AL和
SOIC-8(Exposed Pad)綠色封裝
內部原理框圖
圖3 內部原理示意
典型應用電路及優勢
圖4 典型應用示意圖
業界首款支持松散輸入電源的線性蓄電池充電機充電IC
支持電壓回退
極高的熱耗散控制
SGMICRO強大的供貨能力保障供應鏈穩定
就近的服務支持
