充電機硬件安全注意事項及調試步驟
充電機的調試過程也是在模擬蓄電池充電的過程,那么我們每一臺充電機調試不可能都使用蓄電池來按標準充電。其實這個調試過程就是調節充電機主板,來模擬充電過程的幾個重要節點,如恒流點,恒壓點等,然后再使用蓄電池充電幾十分鐘,若沒有問題,就可以出廠了。下面我們就介紹一下充電機硬件安全注意事項及調試步驟。
一,檢查步驟
1_1、檢查板子焊接是否完整,是否漏焊,漏連(R23)。
1_2、檢查貼片元件引腳及插件元件引腳是否漏焊,空焊,虛焊。

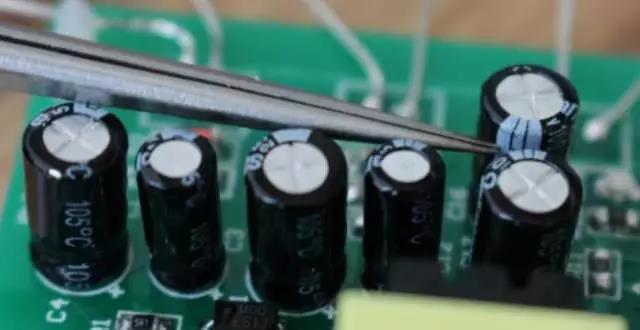

1_3、重點檢查電解電容是否正確,注意耐壓值,注意正負方向。
1_4、檢查二極管方向是否正確

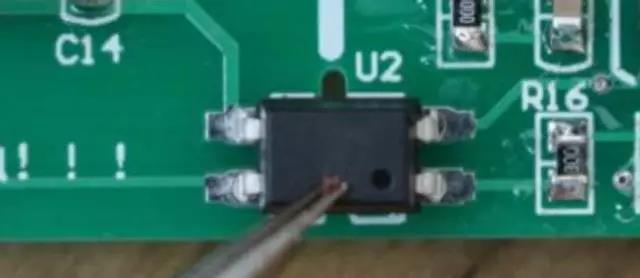

1_5、檢查光耦方向是否正確

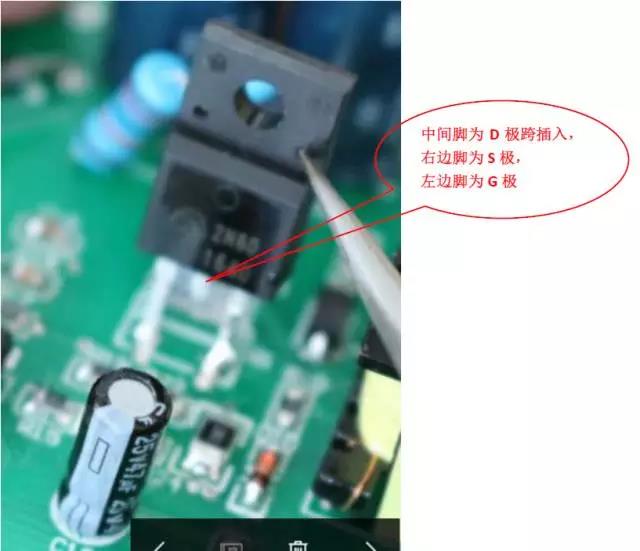

1_6、檢查MOS管方向是否正確

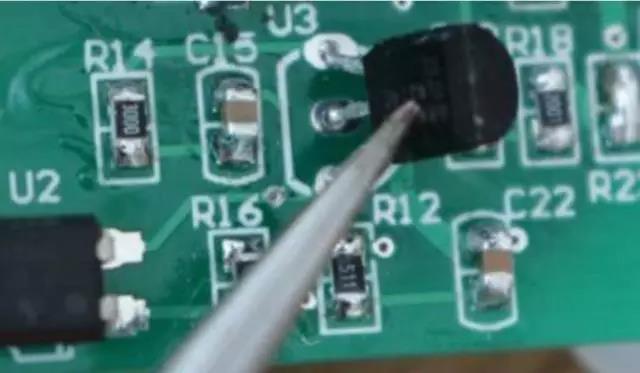

1_7、431是否插對

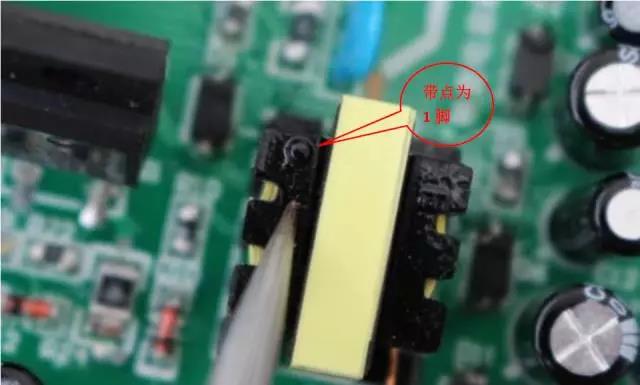

1_8、變壓器方向是否插對,變壓器1腳是否對應。

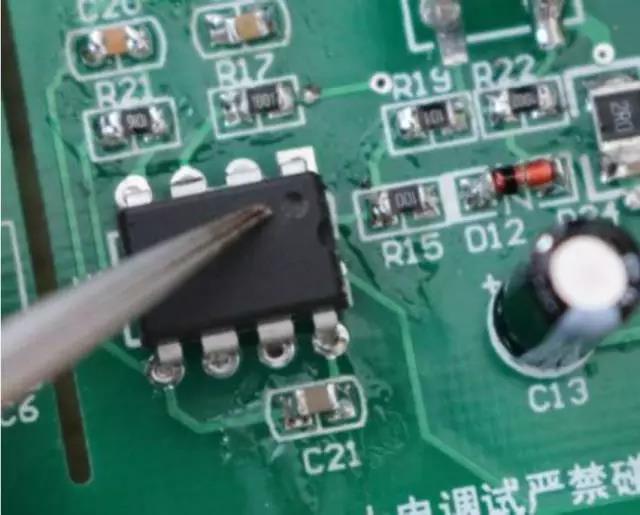

1_9、芯片2844方向是否正確。
1_10、上述檢查都OK 后,安裝4個塑料柱子引腳。
二. 工具及附件準備
2_1、示波器(電源線三腳插頭,第三腳接地腳已剪斷去除)
2_2、萬用表
2_3、測試引線若干
2_4、電烙鐵
2_5、焊錫絲
三.供電設備
3_1、交流輸出85V-220V的隔離電源設備
以下調試測試內容,請在專業人員陪同下操作,嚴禁個人獨自操作
四.上電

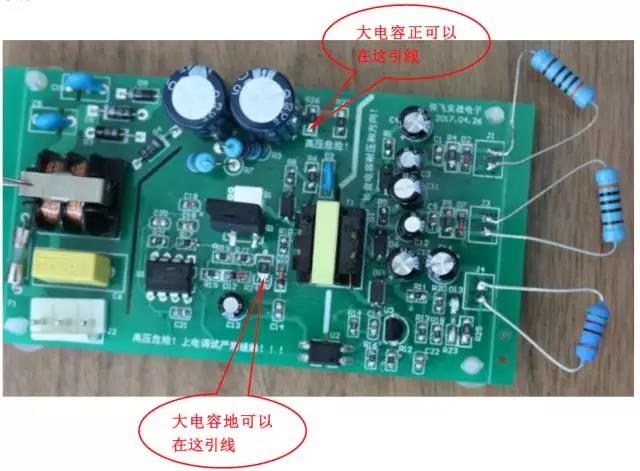

4_1、請查看“原理圖”和“PCB走線圖”,引線引出VOUT3(5V輸出正端),引線引出GND3(5V輸出負端),用示波器探頭地線夾子夾住負端,探頭勾住正端,調好示波器電壓幅值刻度為每格為5V,調好時間軸使波形滾動狀態。
4_2、翻轉調試板子,元器件一面朝底。并增加遮擋物(紙盒)。
4_3、調好隔離供電設備,使輸出電壓為120V
4_4、接上電源線,人遠離調試板,并上電。
4_5、觀察示波器5V波形是否有輸出。
4_6、關閉電源設備。
4_7、大電容放電
4_8、觀察分析。
4_9、依次循環,其他測試類推,養成良好調試習慣。
五.電源測試
按照上述安全操作步驟依次測試下面電源電壓:
5_1、示波器探頭的地夾子夾住GND1點引線,探頭勾住VOU1點引線測試15V輸出波形是否為直流15V電壓。
5_2、示波器探頭的地夾子夾住GND2點引線,探頭勾住VOU2點引線測試15V輸出波形是否為直流15V電壓。
5_3、測試大電容電壓,示波器探頭的地夾子夾住D點引線,探頭勾住A點引線測試大電容波形。
六,其他測試類似,測試過程中,注意避免測試引線和其它地方短路,保持引線絕緣安全,操作完畢后拆除,再測試下一項,保持樣板干凈整潔。
