【名詞解釋】PLC
2017-6-14 10:20:14??????點擊：
作為工業自動化的一種典型應用，PLC最初是做為取代繼電器線路、進行順序控制為主而產生的，后來PLC廠家逐步增加了模擬量運算、PID功能以及更可靠的工業抗干擾技術等功能，并隨著網絡化的需求增加了各種通信接口，同時伴隨著現場總線技術和以太網技術的發展，PLC的應用范圍越來越廣泛。

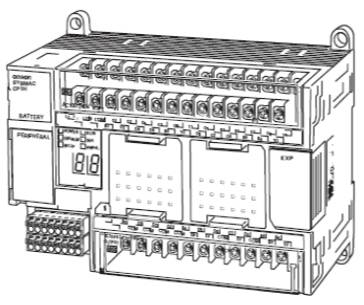

什么是PLC
可編程控制器(Programmable Controller)是計算機家族中的一員，是為工業控制應用而設計制造的。早期的可編程控制器稱作可編程邏輯控制器(Programmable Logic Controller)，簡稱PLC，它主要用來代替繼電器實現邏輯控制。
國際電工委員會（IEC）于1987年頒布了可編程控制器標準草案第三稿。在草案中對可編程控制器定義如下：
“可編程控制器是一種數字運算操作的電子系統，專為在工業環境下應用而設計。它采用可編程序的存儲器，用來在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，并通過數字式和模擬式的輸入和輸出，控制各種類型的機械或生產過程?？删幊炭刂破骷捌溆嘘P(guān)外圍設備，都應按易于與工業系統聯成一個整體，易于擴充其功能的原則設計”。
隨著技術的發展，這種裝置的功能已經大大超過了邏輯控制的范圍，因此，今天這種裝置稱作可編程控制器，簡稱PC。但是為了避免與個人計算機(Personal Computer)的簡稱混淆，所以將可編程控制器簡稱PLC。
PLC的發展?fàn)顩r

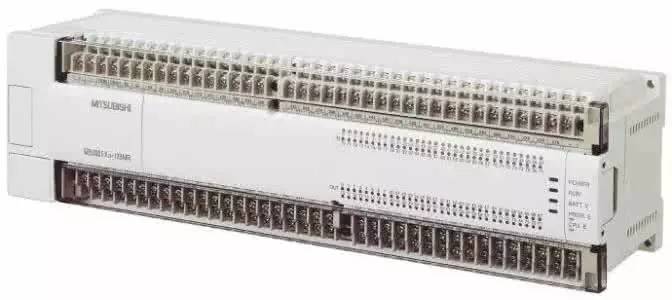

世界上第一臺PLC
1968年美國通用汽車公司（GE），為了適應汽車型號的不斷更新，生產工藝不斷變化的需要，實現小批量、多品種生產，希望能有一種新型工業控制器，它能做到盡可能減少重新設計和更換電器控制系統及接線，以降低成本，縮短周期。
當時的設計要求是吸取繼電器和計算機兩者的優點：繼電器控制系統體積大、可靠性低、接線復雜、不易更改、查找和排除故障困難，對生產工藝變化的適應性差，但簡單易懂、價格便宜；計算機功能強大、靈活（可編程）、通用性好，但編程困難；采用面向控制過程、面向問題的“自然語言”進行編程，使不熟悉計算機的人也能很快掌握使用。
1969年，美國數字設備公司(DEC) 研制出第一臺PLC，在美國通用汽車自動裝配線上試用，獲得了成功。
這種新型的工業控制裝置以其簡單易懂，操作方便，可靠性高，通用靈活，體積小，使用壽命長等一系列優點，很快地在美國其他工業領域推廣應用，到1971年，已經成功地應用于食品，飲料，冶金，造紙等工業。
70年代初期
僅有邏輯運算、定時、計數等順序控制功能，只是用來取代傳統的繼電器控制,通常稱為可編程邏輯控制器（Programmable Logic Controller）。
1971年日本從美國引進了這項新技術，很快研制出了日本第一臺PLC。1973年，西歐國家也研制出它們的第一臺PLC。我國從1974年開始研制。于1977年開始工業應用。
70年代中期
微處理器技術應用到PLC中，使PLC不僅具有邏輯控制功能，還增加了算術運算、數據傳送和數據處理等功能。
80年代以后
隨著大規模、超大規模集成電路等微電子技術的迅速發展，16位和32位微處理器應用于PLC中，使PLC得到迅速發展。PLC不僅控制功能增強，同時可靠性提高，功耗、體積減小，成本降低，編程和故障檢測更加靈活方便，而且具有通信和聯網、數據處理和圖象顯示等功能。
近年來PLC發展迅速
PLC集三電（電控、電儀、電傳）為一體、性能價格比高、高可靠性的特點，已成為自動化工程的核心設備。PLC成為具備計算機功能的一種通用工業控制裝置，其使用量高居首位。
PLC成為現代工業自動化的三大技術支柱（PLC、機器人、CAD/CAM）之一。
我國PLC市場的三大流派
我國改革開放后，美國AB、GE、MODICON、TI，日本OMRON、三菱、富士，德國西門子等廠家的產品不斷進入我國，并在各行各業的工控系統中占據重要地位。
歐洲：德國的西門子(SIEMENS)、AEG及法國的TI公司
美國：A-B（Allen-Bradly）(其產品約占美國PLC市場50％的份額)、GE（General Electric）、莫迪康(MODICON)公司、德州儀器(T1)公司、 歌德(Gould)公司、西屋公司
日本：三菱電機（Mitsubishi Electric）、 歐姆龍（OMRON）、 FUJI （日本主要發展中小型PLC，在世界小型PLC市場上， 日本產品約占有70％的份額。在中國，OMRON產品的銷量居首位。）
目前國內市場還有韓國、臺灣等PLC產品；現在市場上出現了系列化的國產PLC，其價格相對低廉，性價比較高。
1974年我國開始仿制美國的第二代PLC產品，但因元器件質量和技術問題等原因未能推廣。直到1977年，我國才研制出第一臺具有實用價值的PLC，并開始批量生產和應用于工業過程的控制。
PLC的結構及各部分的作用
PLC的類型繁多，功能和指令系統也不盡相同，但結構與工作原理則大同小異，通常由主機、輸入/輸出接口、電源擴展器接口和外部設備接口等幾個主要部分組成。PLC的硬件系統結構如下圖所示：
1、主機
主機部分包括中央處理器（CPU）、系統程序存儲器和用戶程序及數據存儲器。CPU是PLC的核心，它用以運行用戶程序、監控輸入/輸出接口狀態、作出邏輯判斷和進行數據處理，即讀取輸入變量、完成用戶指令規定的各種操作，將結果送到輸出端，并響應外部設備（如電腦、打印機等）的請求以及進行各種內部判斷等。
PLC的內部存儲器有兩類，一類是系統程序存儲器，主要存放系統管理和監控程序及對用戶程序作編譯處理的程序，系統程序已由廠家固定，用戶不能更改；另一類是用戶程序及數據存儲器，主要存放用戶編制的應用程序及各種暫存數據和中間結果。
2、輸入/輸出（I/O）接口
I/O接口是PLC與輸入/輸出設備連接的部件。輸入接口接受輸入設備（如按鈕、傳感器、觸點、行程開關等）的控制信號。輸出接口是將主機經處理后的結果通過功放電路去驅動輸出設備（如接觸器、電磁閥、指示燈等）。I/O接口一般采用光電耦合電路，以減少電磁干擾，從而提高了可靠性。I/O點數即輸入/輸出端子數是PLC的一項主要技術指標，通常小型機有幾十個點，中型機有幾百個點，大型機將超過千點。
3、電源
圖中電源是指為CPU、存儲器、I/O接口等內部電子電路工作所配置的直流開關穩壓電源，通常也為輸入設備提供直流電源。
4、編程
編程是PLC利用外部設備，用戶用來輸入、檢查、修改、調試程序或監示PLC的工作情況。通過專用的PC/PPI電纜線將PLC與電腦聯接，并利用專用的軟件進行電腦編程和監控。
5、輸入/輸出擴展單元
I/O擴展接口用于將擴充外部輸入/輸出端子數的擴展單元與基本單元（即主機）連接在一起。
6、外部設備接口
此接口可將打印機、條碼掃描儀,變頻器等外部設備與主機相聯，以完成相應的操作。
PLC的特點
(一) 高可靠性
1、所有的I/O接口電路均采用光電隔離，使工業現場的外電路與PLC內部電路之間電氣上隔離。
2、各輸入端均采用R-C濾波器，其濾波時間常數一般為10~20ms.
3、各模塊均采用屏蔽措施，以防止輻射干擾。
4、采用性能優良的開關電源。
5、對采用的器件進行嚴格的篩選。
6、良好的自診斷功能，一旦電源或其他軟，硬件發生異常情況，CPU立即采用有效措施，以防止故障擴大。
7、大型PLC還可以采用由雙CPU構成冗余系統或有三CPU構成表決系統,使可靠性更進一步提高。
(二)豐富的I/O接口模塊
PLC針對不同的工業現場信號，如：
交流或直流；
開關量或模擬量；
電壓或電流；
脈沖或電位；
強電或弱電等。
有相應的I/O模塊與工業現場的器件或設備，如：
按鈕
行程開關
接近開關
傳感器及變送器
電磁線圈
控制閥
直接連接。另外為了提高操作性能，它還有多種人-機對話的接口模塊； 為了組成工業局部網絡，它還有多種通訊聯網的接口模塊，等等。
(三) 采用模塊化結構
為了適應各種工業控制需要，除了單元式的小型PLC以外，絕大多數PLC均采用模塊化結構。
PLC的各個部件，包括CPU，電源，I/O等均采用模塊化設計，由機架及電纜將各模塊連接起來，系統的規模和功能可根據用戶的需要自行組合。
(四) 編程簡單易學
PLC的編程大多采用類似于繼電器控制線路的梯形圖形式，對使用者來說，不需要具備計算機的專門知識，因此很容易被一般工程技術人員所理解和掌握。
(五) 安裝簡單，維修方便
PLC不需要專門的機房，可以在各種工業環境下直接運行。使用時只需將現場的各種設備與PLC相應的I/O端相連接，即可投入運行。各種模塊上均有運行和故障指示裝置，便于用戶了解運行情況和查找故障。
由于采用模塊化結構，因此一旦某模塊發生故障，用戶可以通過更換模塊的方法，使系統迅速恢復運行。
PLC的應用領域
PLC不僅用于開關量控制，還用于模擬量及數字量的控制，可采集與存儲數據，還可對控制系統進行監控；還可聯網、通訊，實現大范圍、跨地域的控制與管理。PLC已日益成為工業控制裝置家族中一個重要的角色。
1、用于開關量控制
PLC控制開關量的能力是很強的。所控制的入出點數，少的十幾點、幾十點，多的可到幾百、幾千，甚至幾萬點。由于它能聯網，點數幾乎不受限制，不管多少點都能控制。
所控制的邏輯問題可以是多種多樣的：組合的、時序的；即時的、延時的；不需計數的，需要計數的；固定順序的，隨機工作的；等等，都可進行。
PLC的硬件結構是可變的，軟件程序是可編的，用于控制時，非常靈活。必要時，可編寫多套，或多組程序，依需要調用。它很適應于工業現場多工況、多狀態變換的需要。
用PLC進行開關量控制實例是很多的，冶金、機械、輕工、化工、紡織等等，幾乎所有工業行業都需要用到它。目前，PLC首用的目標，也是別的控制器無法與其比擬的，就是它能方便并可靠地用于開關量的控制。
2、用于模擬量控制
模擬量，如電流、電壓、溫度、壓力等等，它的大小是連續變化的。工業生產，特別是連續型生產過程，常要對這些物理量進行控制。
作為一種工業控制電子裝置，PLC若不能對這些量進行控制，那是一大不足。為此，各PLC廠家都在這方面進行大量的開發。目前，不僅大型、中型機可以進行模擬量控制，就是小型機，也能進行這樣的控制。
PLC進行模擬量控制，要配置有模擬量與數字量相互轉換的A／D、D／A單元。它也是I/O單元，不過是特殊的I/O單元。
A/D單元是把外電路的模擬量，轉換成數字量，然后送入PLC。D/A單元，是把PLC的數字量轉換成模擬量，再送給外電路。
作為一種特殊的I/O單元，它仍具有I/O電路抗干擾、內外電路隔離，與輸入輸出繼電器（或內部繼電器，它也是PLC工作內存的一個區。可讀寫）交換信息等等特點。
用PLC進行模擬量控制的好處是，在進行模擬量控制的同時，開關量也可控制。這個優點是別的控制器所不具備的，或控制的實現不如PLC方便。
3、用于運動控制
實際的物理量，除了開關量、模擬量，還有運動控制。如機床部件的位移，常以數字量表示。
PLC也是基于計算機的技術，并日益完善。故它也完全可以用于數字量控制。
PLC可接收計數脈沖，頻率可高達幾k到幾十k赫茲?？捎枚喾N方式接收這脈沖，還可多路接收。有的PLC還有脈沖輸出功能，脈沖頻率也可達幾十k。有了這兩種功能，加上PLC有數據處理及運算能力，若再配備相應的傳感器（如旋轉編碼器）或脈沖伺服裝置（如環形分配器、功放、步進電機），則完全可以依NC的原理實現種種控制。
高、中檔的PLC，還開發有NC單元，或運動單元，可實現點位控制。運動單元還可實現曲線插補，可控制曲線運動。所以，若PLC配置了這種單元，則完全可以用NC的辦法，進行數字量的控制。
4、用于數據采集
隨著PLC技術的發展，其數據存儲區越來越大。如德維森公司的PLC，其數據存儲區（DM區）可達到9999個字。這樣龐大的數據存儲區，可以存儲大量數據。
數據采集可以用計數器，累計記錄采集到的脈沖數，并定時地轉存到DM區中去。
數據采集也可用A/D單元，當模擬量轉換成數字量后，再定時地轉存到DM區中去。
PLC也可與計算機通訊，由計算機把DM區的數據讀出，并由計算機再對這些數據作處理。這時，PLC即成為計算機的數據終端。
電力用戶曾使用PLC，用以實時記錄用戶用電情況，以實現不同用電時間、不同計價的收費辦法，鼓勵用戶在用電低谷時多用電，達到合理用電與節約用電的目的。
5、用于信號監控
PLC自檢信號很多，內部器件也很多，多數使用者未充分發揮其作用。
其實，完全可利用它進行PLC自身工作的監控，或?qū)刂茖ο筮M(jìn)行監控。
對一個復雜的控制系統，特別是自動控制系統，監控以至進一步能自診斷是非常必要的。它可減少系統的故障，出了故障也好查找，可提高累計平均無故障運行時間，降低故障修復時間，提高系統的可靠性。

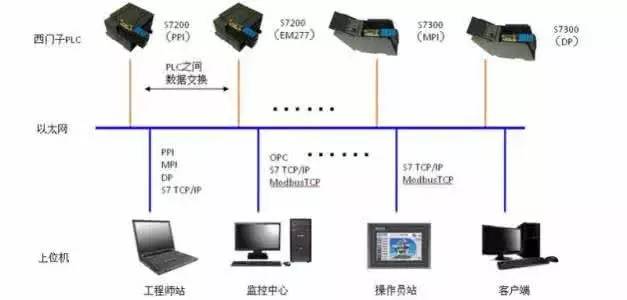

6、用于聯網、通訊
PLC聯網、通訊能力很強，不斷有新的聯網的結構推出。
PLC可與個人計算機相連接進行通訊，可用計算機參與編程及對PLC進行控制的管理，使PLC用起來更方便。
為了充分發揮計算機的作用，可實行一臺計算機控制與管理多臺PLC，多的可達32臺。也可一臺PLC與兩臺或更多的計算機通訊，交換信息，以實現多地對PLC控制系統的監控。
PLC與PLC也可通訊?？梢粚σ籔LC通訊?？蓭讉€PLC通訊。可多到幾十、幾百。
PLC與智能儀表、智能執行裝置（如變頻器），也可聯網通訊，交換數據，相互操作。可聯接成遠程控制系統，系統范圍面可大到10公里或更大。
可組成局部網，不僅PLC，而且高檔計算機、各種智能裝置也都可進網?？捎每偩€網，也可用環形網。網還可套網。網與網還可橋接。聯網可把成千上萬的PLC、計算機、智能裝置組織在一個網中。
網間的結點可直接或間接地通訊、交換信息。
聯網、通訊，正適應了當今計算機集成制造系統（CIMS）及智能化工廠發展的需要。它可使工業控制從點（Point）、到線（（Line）再到面（Aero），使設備級的控制、生產線的控制、工廠管理層的控制連成一個整體，進而可創造更高的效益。這個無限美好的前景，已越來越清楚地展現在我們這一代人的面前。
