如何選擇充電機充電蓄電池BMS拓?fù)浣Y(jié)構？
2017-7-23 10:20:26??????點擊：
1、集中式充電機充電蓄電池BMS集中式充電機充電蓄電池BMS具有成本低、結構緊湊、可靠性高的優點，一般常見于容量低、總壓低、充電機充電蓄電池系統體積小的場景中
2、分布式充電機充電蓄電池BMS 分布式的充電機充電蓄電池BMS架構能較好的實現充電機充電模塊級和充電機充電蓄電池系統級的分級管理：
由從控單元LECU負責對充電機充電蓄電池模組中的單體進行電壓檢測、溫度檢測、均衡管理以及相應的診斷工作；
由高壓管理單元負責對Pack的充電機充電蓄電池總壓、母線總壓、絕緣電阻等狀態進行監測（母線電流可由霍爾傳感器或分流器進行采集）
由BMU進行充電機充電蓄電池系統BSE評估、充電機充電蓄電池系統狀態檢測、接觸器管理、熱管理、運行管理、充電管理、診斷管理、以及執行對內外通信網絡的管理
其實我是覺得這個其實和容量沒太大的關系。

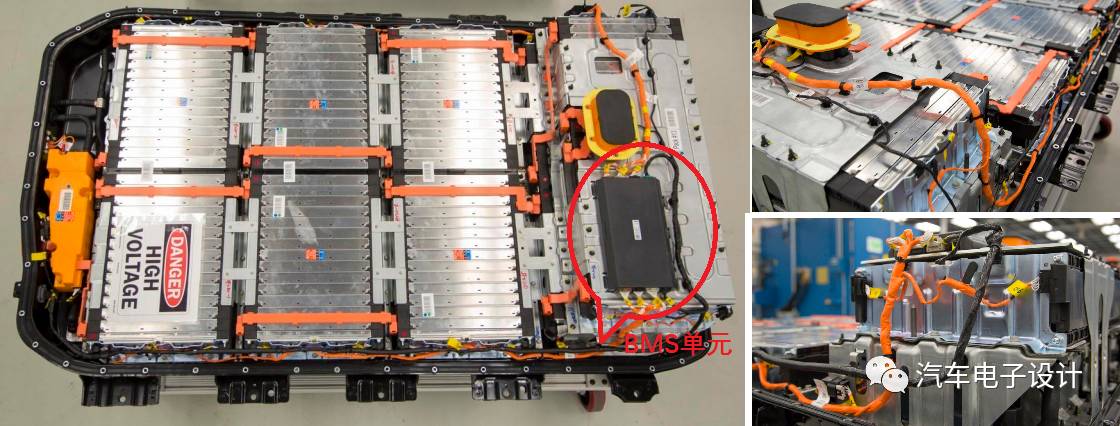

1）Bolt EV 60kWh 集中式：這個我們其實可以考慮后續的不少LG主導的BEV設計

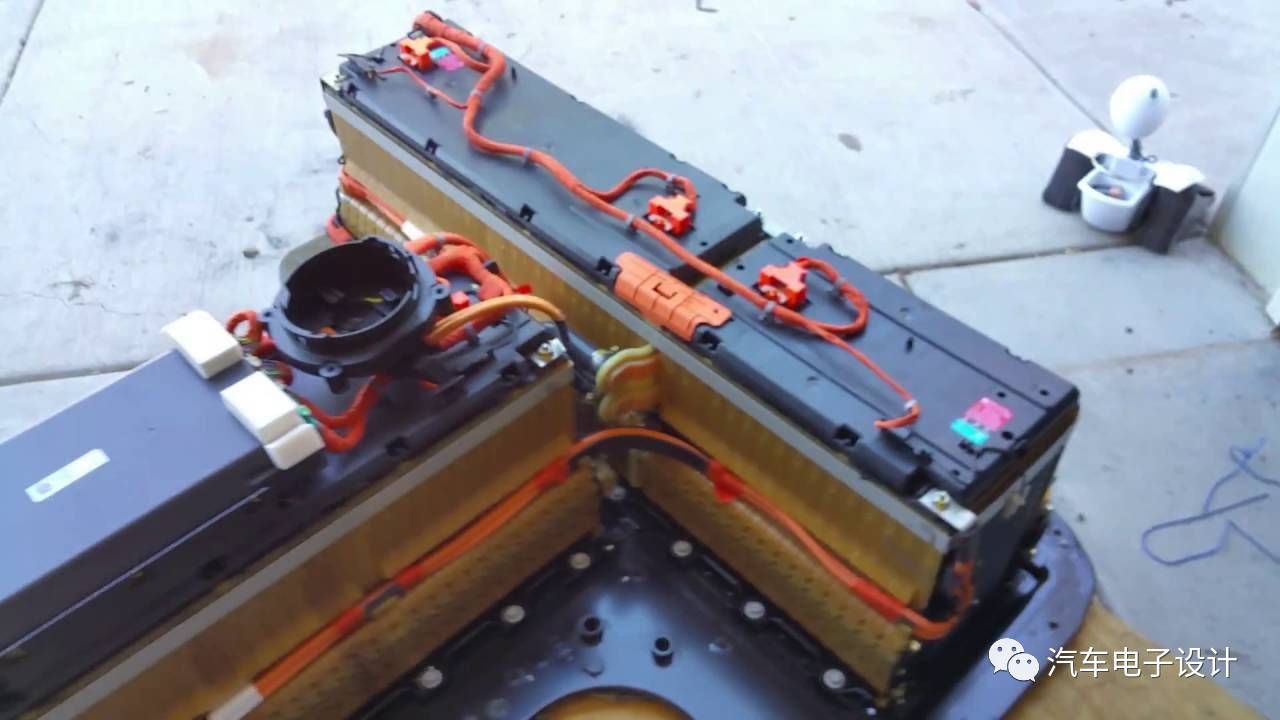

2）Volt Gen2 18.8Kwh 集中式：從第一代的半分布式的模式，轉換成集中式的充電機充電蓄電池模式來走，核心的設計考慮還是要簡化模組。其實還是復用了原有頂蓋走高壓充電機充電蓄電池采樣線、模組也冷熱導管上面。
3）Malibu HEV 1.5Kwh 分布式

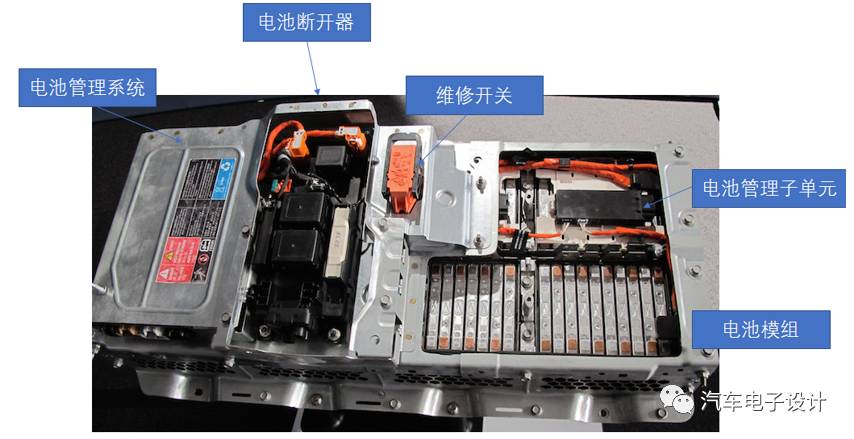

充電機充電蓄電池管理系統上面，基本是以一個主單元對8個子單元，采取菊花鏈的方式進行通信，在較小范圍內實現了通用性設計和可維修性設計。相比上一代都放在主單元上面，充電機充電模塊化和未來維修的速度大大改善了。這個充電機充電蓄電池系統的設計其實是考慮了BAS3和HEV系統兩種系統的兼容，計劃的規模是按照中美市場百萬考慮的。
單純一些考慮，就是充電機設計工程師們?cè)趺磥砥胶鈨蓚€(gè)大的困難。
1）高壓采樣線的布置
其實涉及到的問題，主要是高壓采樣線束比較復雜，需要很早之前就考慮整個線纜設計。線纜還得考慮長度、阻抗，好在大家現在都對均衡已經放下心思了，采樣線纜不需要過太大的均衡電流了。
2）數據同步
分布式，如葉磊所言，需要組網，需要同步，需要降成本。這個網絡管理的費用其實真不低的。所以未來，考慮真正大規模的HEV推廣，用菊花鏈的此類模組化的設計我覺得還是有可取之處的。就是菊花鏈距離長了延時啊不可保證，基本的數據同步存在挑戰。
在選擇充電機充電蓄電池BMS內部通訊方式時，我們需要考慮到功率消耗，通信安全，還有成本等因素。BMU在采樣時要么由模組供電要么由12v鉛酸充電機充電蓄電池供電，如果由模組供電，各個模組功率消耗不一致，進一步會引起模組間cell電壓差，SOC差等，在菊花鏈和充電機充電CAN通訊總線系統中，由一個BMU失效引起通訊中斷的嚴重程度也是不一樣的，充電機充電CAN通訊總線魯棒性更好，但是成本也更高。菊花鏈不適合長距離通訊，在HEV車型中應用更多，BEV上更多的是充電機充電CAN通訊總線。
其實用充電機充電CAN通訊的總成本是不低的^_^
最后推薦聽一下Bill講講這個Bolt EV這個充電機充電蓄電池包，等以后大伙可以拆這個充電機充電蓄電池包一定很有趣。
小結：各位充電機充電蓄電池BMS充電機設計工程師們?cè)趺纯?，其?shí)開發一代充電機充電蓄電池BMS產品，之后只能在這個基礎上騰挪轉移了，很少有公司可以隨意調整充電機充電蓄電池系統架構，或者同時開辟多個充電機充電蓄電池產品解決方案。我們可以關注一下下一代BMW的充電機充電蓄電池BMS系統架構，或許我們可以采取跳島戰術，過幾年直接換一代。
