兩級PFC電路

兩級PFC電路由一個功率因數調節器（PFC)和DC/DC變換器串聯而成，如圖24 所示。前者主要負責正弦化輸入電流，使電壓電流同相位，后者主要負責調整輸出電壓, 通過DC/DC變化得到可以利用的電壓。

這種類型拓撲的優點有：可以在得到高輸入功率因數與低輸入電流諧波的同時，得到 較好的輸出電壓特性，例如較小的輸出電壓紋波，較快的輸出電壓調整率等：可以在實現 輸入、輸出絕緣的同時實現較長的掉電維持時間；電路中的能量存儲電容的電壓可控。但 是電路較為復雜，由于能量要被處理和傳遞兩次，因此整機效率較低，需要兩套控制電路, 成本較高。它的應用場合主要有：后級電路對PFC電路的輸出特性要求較髙時，或整個 產品對輸入電流質量要求較高的場合。一般研究中，只對前一級進行研究，使電路的 功率因數盡可能接近1，減少諧波對電網的污染，后一級只是對前一級的輸出電壓做一變 化，得到人們日常生活中所要用的電壓。

單級PFC電路

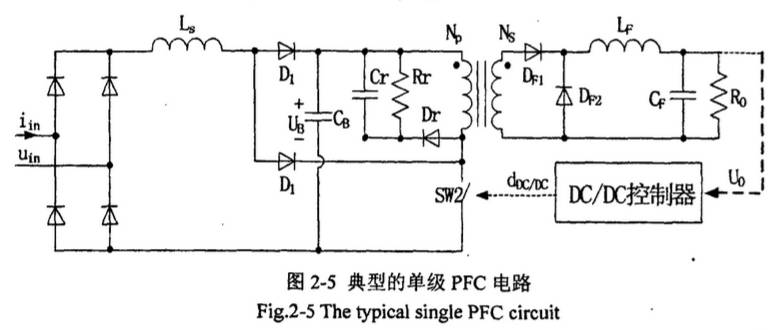

同兩級PFC電路相比，單級型的PFC電路將PFC級和DC/DC級組合在一起，只有 —個幵關和一套控制電路，同時實現對輸入電流的整形和對輸出電壓的快速調節。如 圖2-5所示，控制電路的作用是實現對輸出電壓的調節，得到穩定的直流輸出電壓，要 求電路必須具有固有的PFC功能，即在不對PFC進行控制的情況下，輸入電流能夠完全 或部分跟隨輸入電壓的正弦變化?眾所周知，在固定占空比時，工作在DCM模式的 BOOST, BUCK-BOOST，SEPIC，CUK, ZETA等變換器具有固有的PFC功能。為了簡 化電路，大部分單級PFC變換器都是采用BOOST或BUCK-BOOST變換器,工作在DCM 模式，實現輸入電流整形（Input-Current-ShapinglCS)。

大多數單級PFC拓撲可以直接從兩級PFC拓撲經過簡單的組合得倒，在所有PFC變 換器中，瞬時輸入功率在一個交流周期都是脈動的。在單級功率因數校正電路中，能量只 被處理與傳遞一次，只用到一個幵關管，輸入電流的正弦化與輸出電壓調整在一個電路中完成。這種類型拓撲的優點有：電路結構比較簡單，成本低。但該電路存在一個致命的缺 點，在高輸入電壓和輕載時，由于輸入能量和輸出能量瞬間不平衡而導致儲能電容cB電 壓應力過高，因此為了滿足輸出保持時間的要求，需要大容量和髙耐壓的電解電容。 主要應用于輸出功率較小的場合，或者后級對PFC電路的輸出特性要求不高的場合。
